PROJEKT WYSOKOBUDŻETOWY – MODERNIZACJA
ZAŁOŻENIA:
- nagłośnienie ołtarza i ambony, obsługa dodatkowego mikrofonu bezprzewodowego
- zastosowanie układu antysprzężeniowego
- dogłośnienie przy pomocy głośników montowanych w ławkach (w celu poprawy zrozumiałości)
- nagłośnienie zespołu kościelnego
a) własne kolumny nagłośnieniowe
b) śpiew włączony do systemu dogłośnieniowego
- nagłośnienie organisty
PROPONOWANE ROZWIĄZANIE:
![](./tn/grafika/wysbu1.jpg)

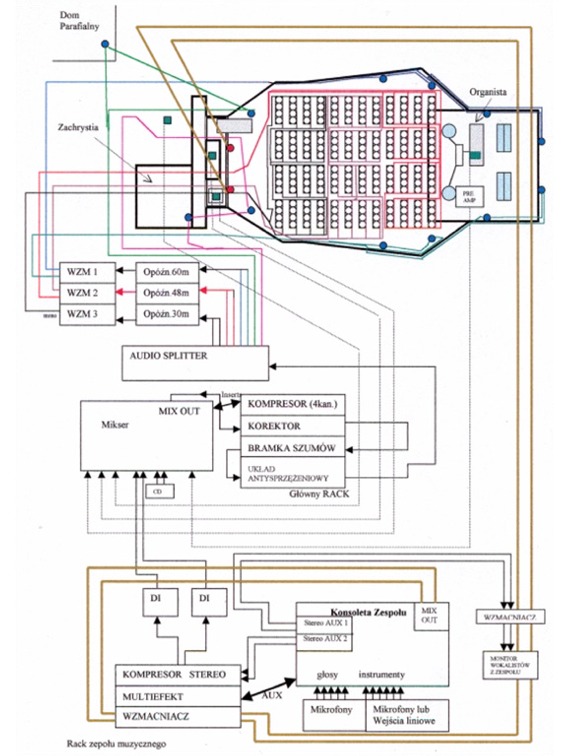

Schemat ogólny systemu
![](./tn/grafika/wysbud2.jpg)
Praktyczne rozwiązanie
Proponowane są następujące podzespoły:
![](./tn/grafika/wysbud3.jpg)

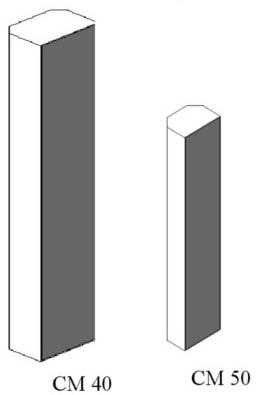

Kolumny MERLAUD: 8 głośników CM50 i 4 głośniki
CM40 (moc 20W, rez. 8W)
![](wysbud4.jpg)
Mikrofon pojemnościowy o charakterystyce
kardioidalnej AUDIOTECHNIKA AT859QMLx
![](./tn/grafika/wysbud5.jpg)

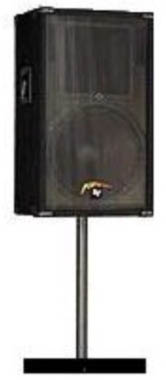

Głośniki Electrovoice FORCE (moc 200W)
![](./tn/grafika/wysbud6.jpg)
Wzmacniacz Technologies MPA-204 (moc 75W)
![](./tn/grafika/wysbud7.jpg)
Audio-Splitter firmy PROEL
![](./tn/grafika/wysbud8.jpg)
Linia opóźniająca SABINE DQX-206
![](./tn/grafika/wysbud9.jpg)
Konsoleta BEHRINGER 2004
![](./tn/grafika/wysbud10.jpg)

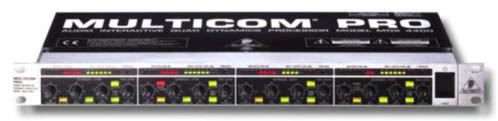

4-kanałowy kompresor BEHRINGER MDX 4400
![](./tn/grafika/wysbud11.jpg)
Korektor ALESIS GRAFI-Q 3102
![](./tn/grafika/wysbud12.jpg)
Bramka szumowa BEHRINGER XR 2000
![](./tn/grafika/wysbud13.jpg)
Układ antysprzężeniowy SABINE FBX 1020
![](./tn/grafika/wysbud14.jpg)

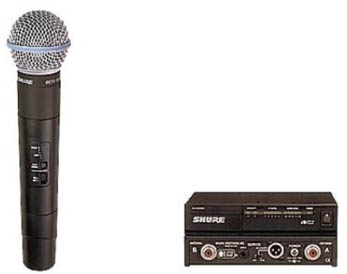

System bezprzewodowy SHURE SC2
![](./tn/grafika/wysbud15.jpg)

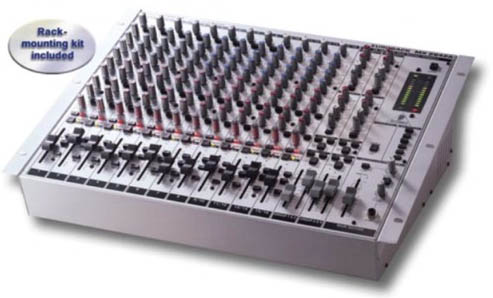

Konsoleta BEHRINGER 2642
![](./tn/grafika/wysbud16.jpg)

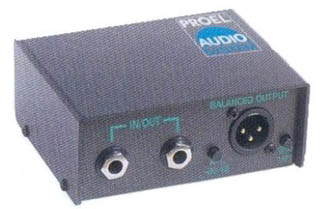

Symetryzator (DI-BOX) firmy PROEL
![](./tn/grafika/wysbud17.jpg)
Kompresor ALESIS 3630
![](./tn/grafika/wysbud18.jpg)
Procesor pogłosowy ALESIS MICROVERB
![](./tn/grafika/wysbud19.jpg)

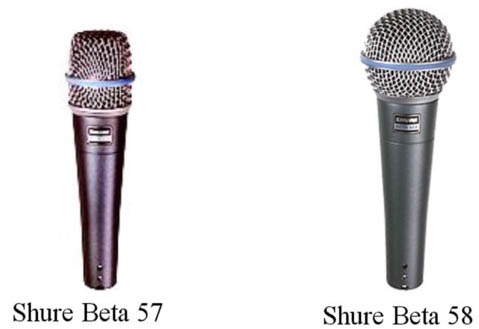

Mikrofony bezprzewodowe SHURE Beta
![](./tn/grafika/wysbud20.jpg)
Odsłuchy firmy ELECTROVOICE
