W programie Catt Acoustic przeanalizowane zostały właściwości akustyczne audytorium Wyższej Szkoły Zarządzania w Gdańsku.
Kształt badanej sali (kliknij aby powiększyć dany obrazek)

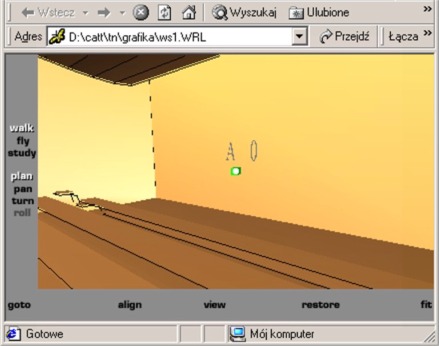

Prezentacja w formacie VRML
Jeśli nie posiadasz przeglądarki umożliwiającej przeglądanie dokumentów VRML, zainstaluj
plugin COSMO PLAYER [3.3MB] lub CORTONA [1.6MB].
Obecna wersja modelu sali zaprogramowanego w Catt Acoustic nie uwzględnia niektórych szczegółów budowy.
![Kliknij aby obejrzeć prezentację [6MB]](tn/grafika/ws1vid.jpg)
Prezentacja sali zaprojektowanej w programie
Catt Acoustic (ściągnij [6MB]) |
![Kliknij aby obejrzeć prezentację [8MB]](tn/grafika/wsrvid.jpg)
Rzeczywisty wygląd audytorium
(ściągnij [8MB]) |
Na poniższym rysunku przedstawiono rozmieszczenie punktów, dla których
przeprowadzono symulację brzmienia dźwięku pochodzącego od zdefiniowanego źródła A0. Stosowne pliki dźwiękowe zawarto w tabeli.
| ORYGINALNE BRZMIENIE ŹRÓDŁA |
WAV (2.5MB), MP3 (261kB) |
| BRZMIENIE W PUNKCIE 01 |
WAV (5MB), MP3 (0.4MB) |
| BRZMIENIE W PUNKCIE 02 |
WAV (5MB), MP3 (0.4MB) |
| BRZMIENIE W PUNKCIE 03 |
WAV (5MB), MP3 (0.4MB) |
| BRZMIENIE W PUNKCIE 04 |
WAV (5MB), MP3 (0.4MB) |
| BRZMIENIE W PUNKCIE 05 |
WAV (5MB), MP3 (0.4MB) |

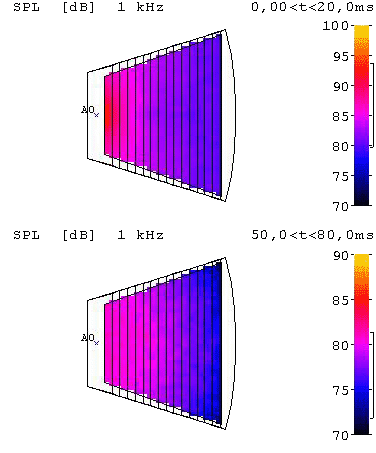

Jedno z wielu możliwych w programie Catt Acoustic obliczeń pozwala uzyskać rozkłady ciśnienia akustycznego w następujących po sobie okresach czasu.
Zobrazowanie wyników znajduje się poniżej.
